队伍编号： CICC2714 ，队伍名称：华芯极客
在hbirdv2参考文档中使用make指令生成system.bit和system.mcs文件，但是虚拟机本身会消耗计算资源，导致运行速度变慢，对于不习惯在linux下编辑代码的人，还需要来回倒腾代码，这里介绍一种可以直接在windows环境下使用vivado生成system.bit和system.mcs文件的方法。
1.在windows环境安装vivado，准备好e203_hbirdv2工程（git clone https://github.com/riscv-mcu/e203_hbirdv2.git）。
2.打开vivado，新建工程，这里命名为e203，接着一直Next到选择器件界面。
3.在Search框中输入200tfbg484-2，选择第一个，然后Next就创建好了。
4.添加rtl文件。将e203_hbirdv2工程中整个rtl文件夹复制到工程目录中，再将fpga目录下的system.v文件（fpga/ddr200t/src或者fpga/mcu200t/src，根据自己的板子选）也复制到工程中，我这里将其复制到了工程中的rtl目录下，之后添加rtl文件夹到工程中。
5.添加约束文件。将fpga目录下的constrs文件夹复制到工程中，然后添加约束文件。

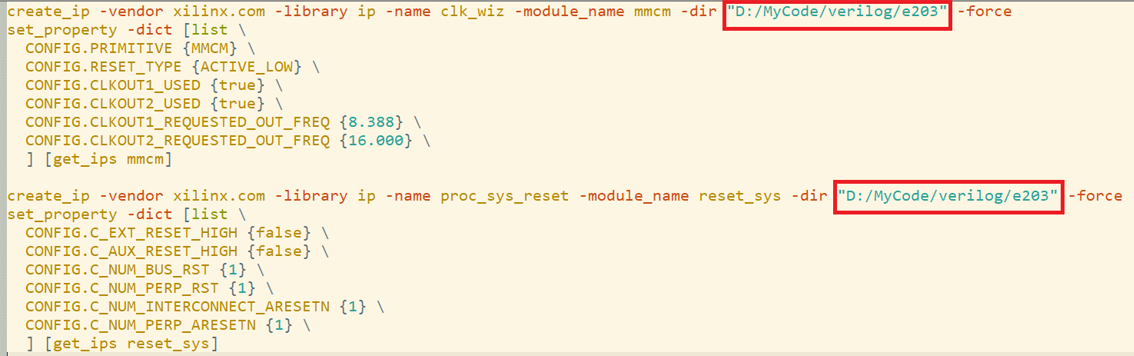

6.将fpga目录下的ip.tcl和cfgmem.tcl文件复制到工程中（只需要这两个文件），打开ip.tcl文件，将两个$ipdir替换为工程的路径（注意用反斜杠），然后保存并运行ip.tcl文件(会生成两个ip)。
7.生成如上图的两个ip后就可以综合并生成.bit文件了，这里大约需要等待十分钟，生成的system.bit文件在"e203/e203.runs/impl_1"路径下。
8.生成system.mcs文件。首先打开之前复制的cfgmem.tcl文件，将第一行加'#'号注释掉或直接删掉，之后在开头添加如下图的三行代码，将第一个红框中的内容设为将要生成的system.mcs文件路径，第二个红框中的内容设为上一步生成的system.bit文件路径（注意反斜杠并且不用加引号）。
9.最后运行cfgmem.tcl文件就可以生成system.mcs文件了。
